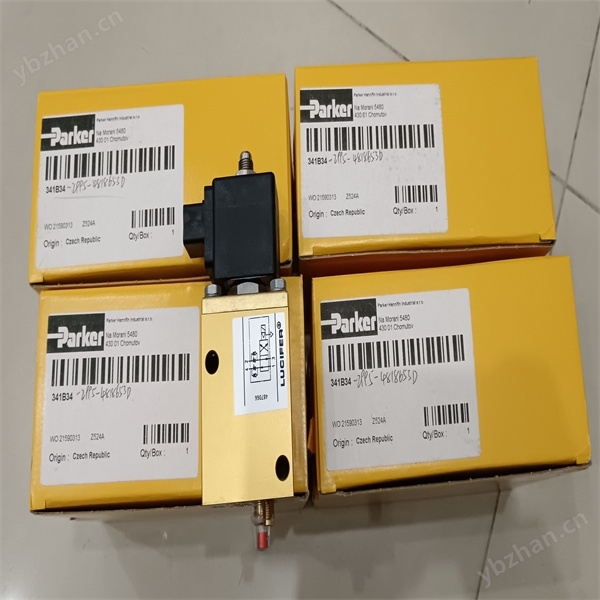

派克电磁阀9PCM400S

派克电磁阀9PCM400S

板式单向节流阀 FS 系列；FS 系列单向节流阀可以在规定的流动方向上进行流量调节,  而 在相反方向上,  液流从内置的单向阀流过,  只要克服很小的流动 阻力即可 。两级锥面的针阀在调节旋钮的前 3 圈可以对小流量 进行很精确的调节 ,再旋后 3 圈 ,阀就全部被打开。 利用紧定螺  ,

带截止功能的节流阀 TEH  系列。蓄能器排油阀适合用于要求在短时间  (毫秒级的范围)  内从液压 蓄能器大流量排油的液压回路。典型的应用有:  注射成形机、 压铸机以及各种类型的压机液压系统。本型阀在初始位置时,流阀为关闭状态。当电磁方向阀得电切换时,  来自  X 油路的控制压力把放大活塞 推向手动调节的行程限位器,  主阀控制腔的油液经由阀芯中的孔道向下游 A 口泄压,  主阀在其肩部环形面积上游压力的作用下迅速跟随放大活塞上行、主阀开启， 主阀的开口量由限位器调节确定这样 调定的节流面积对液流就基本敞的 B 油路中的上开了。

【】电液比例节流阀；TDA 系列二通电液比例节流阀用于对大流量进行控制。特点•安装孔及安装界面符合标准 • 电源断电时 , 具有故障安全功能•B —> A 流向为无泄漏•容许压差达 350  bar•有 A —> B 流向选项

功能原理；TDA 型比例节流阀由三级组成 。座阀型主阀由顺序阀芯通过阀 座结构进行先导操控,  比例电磁阀以力反馈的方式调节顺序阀芯 的位置,  这样,  主阀芯的位置不会受到压差的影响,  压差可以达 到最大的工作压力 。先导控制流量大约为 1 l/min,  工作的低 压力为3 bar。流量的调节精度为 0.5%,  由于流量特性曲线是累进型的 ,  因此 在小流量区 ,  该调节精度被改善为 0.25% 。全行程的调节时间 约为 25 ms 。

当液流方向应为 B 向 A,在初始关闭位置上, B 向 A 为无泄漏, 且在该初始位置上 ,无需先导控制流量 。回油口 T 处的压力不能高于 100 bar 。 电气特性 负荷率   防护等级  环境温度  [oC] 电磁铁类型 适用规格

电磁铁电压  [V] 公称电流 (100%  ED  工况下) [A] 公称电阻[Ohm]  电子控制模块 电气连接
