产品详情

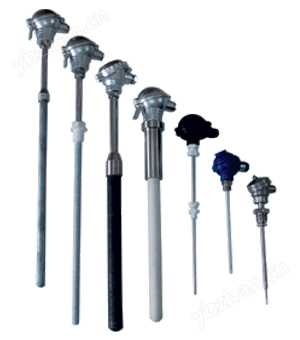

一、产品概述
    工业用热电偶作为温度测量，通常用来和显示仪表等配套使用，以直接测量各种生产过程中从0℃至+1800℃范围内的液体、蒸汽和气体介质以及固体表面的温度测量。
二、技术指标
★   测温范围、型号、分度号、精度等见附表
★   绝缘电阻：温度为15～35℃/相对湿度≤80%
★   热电偶的若电极和保护管应为应不小于5MΩ(电压100V)
★   热电偶的最小插入深度应不小于其保护管直径的8～10倍
★   引线可为二线或三线
★   响应时间:金属保护管Φ16 t＜90s        Φ12 t＜30s
★   保护管材料:不锈钢1Cr18Ni9Ti、探钢20#、高铝质
附表一

名称	型号	分度号	测温范围	直径（mm）	允许误差℃
镍铬-镍硅	WRK	K	0～1300℃	Φ12、Φ16、Φ20、Φ25 可选	±2.5℃或±0.75t
镍铬-康铜	WRE	E	0～800℃		±2.5℃或±0.75t
铂老10-铂	WRS	S	0～1600℃		±2.5℃或±0.75t
铂老30-铂老6	WRB	B	0～1800℃		±2.5℃或±0.75t

型号规格

热电偶
三、热电偶材料
K：镍铬-镍硅
E：镍铬-康铜
S：铂铑10-铂
B：铂铑30-铂铑6
四、安装固定形式
1、无固定装置式
2、固定螺纹式
3、活动法兰式
4、固定法兰式
5、直角式
6、固定螺纹锥形式
五、接线盒形式
1、防溅式
2、防水式
3、防爆式
六、保护管规格
1、 Φ16mm不锈钢管
2、 Φ12mm不锈钢管
3、Φ20mm不锈钢管
4、Φ16mm高铝管
5、Φ25mm高铝管
附表二

Φ16		Φ20		Φ25
总长L	插深I	总长L	插深I	总长L	插深I
300	150	400	250	550	400
350	200	450	300	650	500
400	250	550	400	900	750
450	300	650	500	1150	1000
550	400	900	750	1650	1500
650	500	1150	1000	2150	2000
900	750	1650	1500
1150	1000	2150	2000
