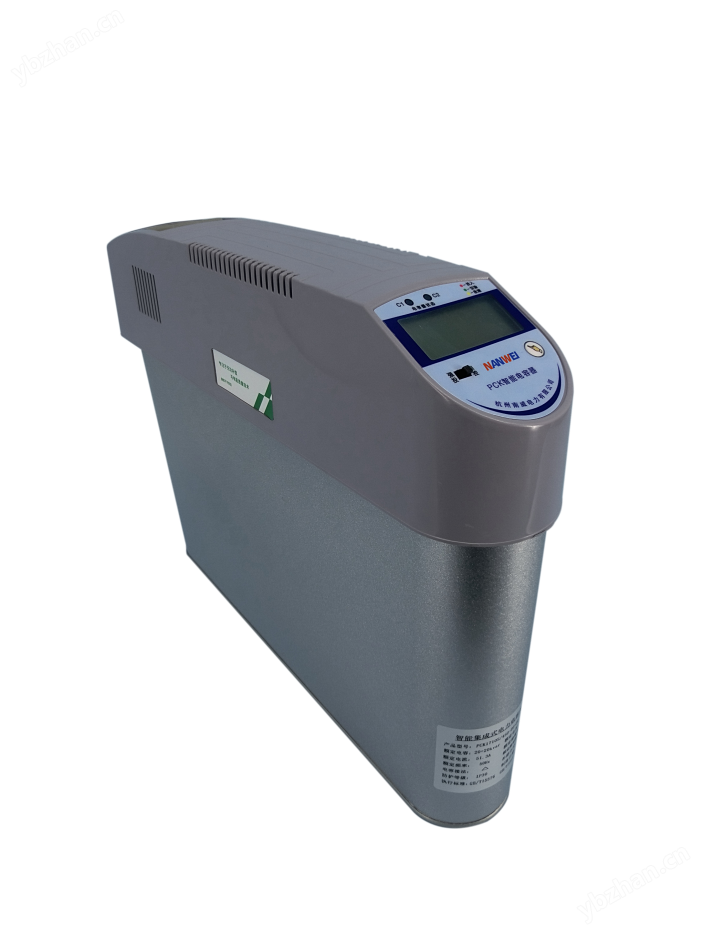

PCK3710普通型智能电容器

技术参数

环境条件

环境温度：-10～55℃；（特殊环境温度需定制）

相对湿度：40℃，20～90%；

海拔高度：≤2000m；(特殊海拔需定制)

电源条件

额定电压：380V AC；

电压偏差：±20%；

电流波形：电流谐波≤10%；

电压波形：正弦波，总畸变率≤5%；

工频频率：48.5～51.5Hz；

功率消耗：＜3W（切除电容器时)；＜4W（投入电容器时)；

电气安全

电气间隙与爬电距离、介电性能、短时耐受强度和短路保护功能、安全防护均符合中华人民共和国电力行业标准DL/T842-2003《低压并联电容器装置使用技术条件》、GB/T15576-2008《低压无功功率静态补偿装置总技术条件》中相应条款要求。

保护误差

电压：≤±0.5%(70%Un～130%Un)；

电流：≤±0.5%(5%In～120%In)；

温度：±1℃；

测量误差

电压：±0.5%(70%Un～130%Un)；

电流：±0.5%(4%In～120%In)；

无功功率：±2%；

功率因数：±0.02(4%In～120%In)；

温度：±1℃；

无功补偿参数

无功补偿误差：≤最小电容器容量的±5%；

电容器投切间隔：5-185S可调；

无功容量：(三相式）单台≤40kvar；  (分相式)单台≤30kvar；

状态显示器：最多40台联机工作；

控制器：最多48台联机工作；

灵敏度：200mA；

可靠性参数

控制投切准确率：99%；

投切开关电器机械动作寿命：100万次以上；

损耗角正切值≤0.2%

规格型号一览表

注：1）三相分补智能电容器无二级容量；

2）本产品适用于谐波电压总畸变率≤5%的用电场所；

3）表中仅简单列出了常用产品型号规格，其它型号可详询。
