QVME-4030-全自动影像测量仪 2.5次元检测仪

全自动影像测量仪 2.5次元检测仪QVME-4030

产品特点

1.采用非接触式光学测量，不损伤被测产品；

2.新版CNC 软件，软件程式控制批量检测物件，可输出数据报表，软件可自定义公差，自动判定OK/NG；

3.配有专用的全自动测量仪测量软件，可自动24小时不间断自动重复测量，大大提高测量工作效率。

4.采用花岗石机身，机台稳定，外观简洁大方.

应用领域

仪器适用于以二维平面测量为目的的一切应用领域。
这些领域有：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。

软件功能

（一）测量软件基本功能

●笛卡尔坐标/极坐标转换                     ●相对/工作坐标转换

●公/英制转换                                      ●度/度分秒转换

●点/点群　                                          ●三点/多点求圆及弧

●两点/多点求线                                  ●B-spline线

●两点间的距离                                    ●两线间的平均距离　

●点线间的距离　                                ●两圆心距离

●圆线距离　                                       ●两线间的夹角及交点

（二）测量软件基本功能

光源控制：全电脑控制光源，点击选择灯光的开关，拖动滑条控制灯光的明暗强度；并可在编程过程中任意调节开头及明暗，录入程序；上光源四相的灯光皆可独立控制开头、明暗，达到任意方向对被测物打光，增加机器适应性能。

自动对焦：由电脑自动判定对焦面，以保证每次对焦的精准度，减少人为判定产生的误差，提高对焦的重现性，使对焦后影像达到，从而也提高后续测量的精度，且可在编程过程中插入自动对焦，消除批量产品可能出现的高度差，并录入程序。

光度指示：指导用户将光源明暗调至强度，减少人为带来的不确定因素。

坐标功能：量测工件时无需手动调节摆直，软件提供坐标平移、旋转、摆正

标注功能：直接在影像及几何区标注/移动尺寸，点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。

自适应功能：可调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。

自动捕捉：利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。

测绘功能：机械图形直接输出.dxf格式，实现2.5D抄数功能 ，与AutoCAD、Pro/e、UG等其它软件无缝联接。

拍照功能：量测区工件放大摄像图形化输出，转成(.bmp.jpg)。

程功能：操作方便的自学习教导式编程软件，程序可重复执行。

SPC功能：独立的SPC软件，直接读取测量数据，进行数据分析，得到所需的管制图、制程能力指数，生成标准的WORD、EXCEL 图表报告。

对比功能：程式可直接输入.DXF文件，在影像测量区实现工件实物放大影像与标准设计图作直观的测量比对。

形位公差：提供平面内直线度、圆度、角度分析，进行有效之品质检验。

机台校正：X、Y、Z三轴皆可进行非线性精度补偿，X、Y轴可进行面阵补偿，提高机台示值精度，使测量更精准。

三维测量功能：Z轴方向可满足产品的高度测量要求。

全自动影像测量仪 2.5次元检测仪QVME-4030

技术参数

主要配置

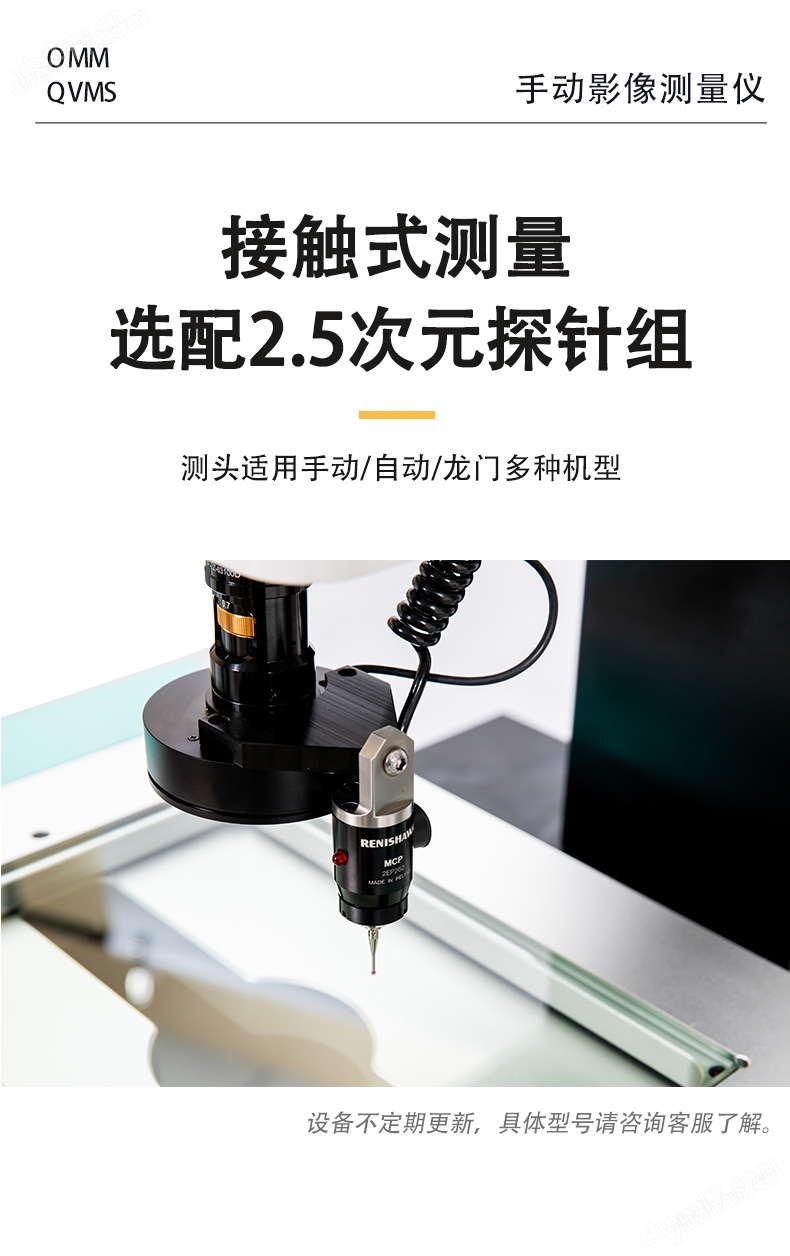

选配件：
