产品详情

品牌

南方蓝网

型号

LWX 3600A

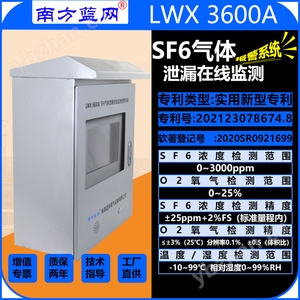

LWX 3600A SF₆气体泄漏在线监测报警系统满足了电力安全生产的需求。整个系统由一台主机、若干只二合一红外气体传感器等组成。二合一红外气体传感器安装在SF₆开关的下方，用以在线连续检测SF₆开关室的氧气浓度和SF₆气体浓度和温湿度。主机具有人体红外探测、语音提示和语音报警等功能。主机通过RS-485总线轮询、实时显示各二合一红外气体传感器的气体浓度数据和温湿度，并在危险时给出语音报警信息和控制风机工作。主机还可以通过RS-485总线实现与上位计算机的数据传输和系统参数修改，组成计算机对SF₆气体泄漏在线监测报警系统。

本系统可应用于各种电压等级的SF₆开关室、组合电器室（GIS室）、SF₆主变室等。

项目	指标	参数
显示屏	类型	工业LED彩色液晶屏
	亮度	300cd
	对比度	41.66736
	分辨率	1024*768
	尺寸大小	13.12英寸
触摸屏	响应时间	≤5ms
	表面硬度	6H
	点击寿命	5000万次
	通讯接口	RGB
主板	处理器	STM32MP157DAA1
	内存	1G
	硬盘	8G
	U S B	1个
	串口	4路485接口
	网口	1个
	系统	Linux 5.4.31
机械结构	整机尺寸	420560230mm
机械结构	显示尺寸	280*200mm
供电参数	额定输入电压	12V
	电流输入电压频率	50Hz
	输入电流	≤2A
使用环境	工作温度	-40~85℃
	储能温度	-40~85℃
	相对湿度	0~99％RH
	散热方式	被动散热
	海拔高度	＜5000m

功能参数	技术参数
SF₆浓度检测范围	0~3000ppm
O2氧气检测范围	0~25％
SF₆浓度检测精度	±25ppm+2％FS（标准量程内）
O2氧气检测精度	≤±3%（25℃）分辨率0.1%，±0.5（体积比）
温度/湿度检测范围	-10~99℃ 相对湿度0~99％RH
温度/湿度检测精度	±2℃、±3％RH
外形尺寸	420560230mm
重量	16KG
通讯参数	RS485、4G、LoRa、RJ45网口等多种通讯接口
整机功耗	≤30VA(功率：16W)
工作温度	-40～85℃
工作湿度	≤90%RH,无凝露，无腐蚀
继电器接点参数	AC220V/16A无源接点
绝缘电阻	≥100MΩ(温度在10~30℃,相对湿度小于80%)
安装方式	壁挂式安装
工作电压	AC85-265V/DC110-370V,防浪涌和雷击功能。

性能名称	性能参数
检测气体	六氟化硫SF₆、氧气O₂
环境检测	数字温湿度传感器检测
检测原理	双通道非分红外吸收检测（NDIR）
检测量程	0~3000ppm、0~25％
检测精度	正负25ppm+2％FS（标准量程内）
温度检测	-40℃-85℃、±2℃
湿度检测	0~99％RH、±5％RH
环境湿度	10-95％RH（无凝露）
预热时间	小于2分钟
响应时间	约2分钟
工作电压	DC9-24V
外形尺寸	12012035mm

系统特点:

温湿度、氧气O2/六氟化硫SF₆二合一设计；
传感器采用红外技术；
触摸屏大液晶显示设计；
可带开关柜节点在线测温功能；
可根据用户需求扩展气体传感器和其他功能：
可编制4路独立通风系统；
GIS室任意门进入均可获得语音提示，强制通风；
RS485、LoRa、RJ45网口、4G等多种通讯方式；

主要功能:

SF₆气体浓度检测和显示功能：

SF₆气体含量检测采用的红外检测，各传感器连续检测并由主机读取和显示GIS室内各监测点处SF₆浓度，当SF₆浓度超过设定报警值（出厂默认值1000ppm）时，报警并显示数值。

O2浓度检测和显示功能：

氧气检测仪为自然扩散方式检测气体浓度，采用电化学传感器，氧气检测仪具有的灵敏度和出色的重复性。各传感器连续检测，并由主机读取和显示GIS室内各监测点处的O2浓度。当浓度低于设定报警值（出厂默认值18%）时，报警并显示数值。

SF₆和O2浓度控制功能：

SF₆气体浓度超标（≧1000ppm）或氧气浓度低于（≦18%）时，控制风机启动通风直到SF₆和O2浓度恢复正常。

温度、湿度检测和显示功能：

由就地位置的温湿度传感器实时检测，并由主机读取和显示GIS室内温、湿度值。

温度控制功能

可根据实况进行室内温度设置。

传感器通信状况显示功能：

各传感器连续检测并由主机读取和显示GIS室各传感器通信状况，如果发生通信故障，则在界面上故障地址出现“--”和离线。

按时段定时通风功能：

系统可以按时段设定风机每天定时启动和停止，以保证开关室每天都能按需要通风。

SF₆、O2气体浓度超过报警设置值自动启停风机通风功能：
当GIS室内环境中SF₆、O2气体浓度超出报警设置值时会自动启动风机进行通风，直至室内环境中SF₆、O2气体浓度恢复正常值，风机自动停止。
强制通风功能：

风机在停止状态时，点击右侧风扇图标，风机会启动，当风机在通风运行时，点击右侧风扇图标，风机将停止。

语音提示功能：

当主机开启语言功能时，则系统会在满足规定条件时语音提示告警，提示作业人员进入GIS室注意。

声.光报警功能：

当GIS室环境中SF₆、O2气体含量超，会发出高频报警声和红色灯光闪耀。

人体红外感应功能：

当作业人员要进入GIS室前，红外感应器动作，主机会发出提示语音。

名称	数量	备注
SF₆气体泄漏在线监测报警系统主机	1台	壁挂式，13.12寸彩色液晶,分辨率：1024*768,适应环境温度-30度~80度，以触摸方式进行操作控制。
监控软件	1套	主机内
气体采样分析模块	1台	主机内
SF₆/O2 二合一气体探测器	4个	可以根据面积大小增减
温湿度监测采集器	1个	根据需要增减
人体红外传感器	1个	内置主机内一体
红外微波双鉴探测器(带线)	1个	DT-7225
声光报警灯	1个
风机控制器	1套	主机内
LED显示屏	1个
专用屏蔽（通讯）电缆线	100米	4芯电缆线带屏蔽层,0.5平方
显示屏、声光报警灯电缆线	30米	2芯电缆线1.0平方
专用电源电缆线	20米	3芯电缆线,2.5平方
凤凰端子座	8	2EMGKM-5.08-8P
冷压接头	100	1平方圆形空芯接头
膨胀螺丝	4个	M8
扎带	20条
产品说明书	1份
安装图纸	1份
出厂检测报告	1份
合格证/保修卡	1份
装箱清单	1份
