化工传热综合实验装置

化工传热综合实验装置/化工传热综合实验仪 型号：ZRX-17643

实验目的：
1、熟悉传热实验的实验方案设计。
2、掌握热量衡算与传热系数K及对流传热膜系数α的测定方法。
3、了解强化传热和普通传热的途径及影响传热系数的因素。

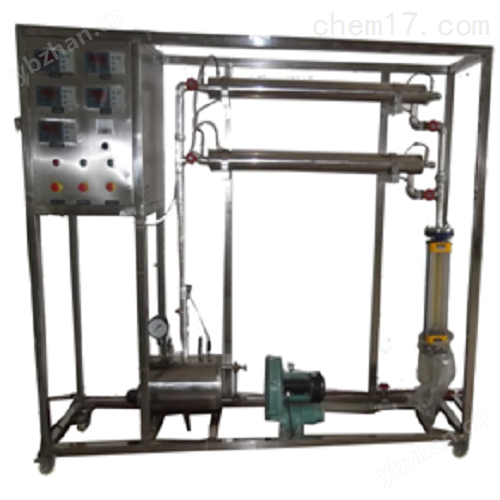

化工传热综合实验装置
普通传热管、强化传热管、加热釜、鼓风机、热电偶、数显仪表、压力表、流量计、实验管道、阀门、不锈钢框架、仪表柜。

技术参数：
1、普通传热管: 管内径di=20.00mm，内管外径do=22.0mm（紫铜管），外管内径Di=50.00mm，外管外径Do=57.0mm（不锈钢管），管长1.2m 1个。
2、强化传热管：内管内径di=20.00mm，内管外径do=22.0mm（紫铜管，内附螺旋线圈），外管内径Di=50.00mm，外管外径Do=57.0mm （不锈钢管）管长1.2m 1个。
3、不锈钢加热釜，加热功率2.5KW 1个。
4、孔板流量计 1个 。
5、两路数字温度显示仪 1个；多路数字温度显示仪 1个。
6、压差传感器0～10.00Kpa，电压差数字显示仪 1个；电压控制显示仪（带手动功能）1个；0-250V电压变送器 1个；Pt100热电阻温度计 2个；铜-康铜热电偶温度计 4个。
7、功率传感器，功率1.5KW 1个。
8、鼓风机：旋涡气泵,功率 550W，大流量100m3／h 1个。
9、散热器1个。
10、电器：接触器、开关、漏电保护空气开关 1批。
11、不锈钢水箱：约240×240×240mm（带液位计）。
12、不锈钢管路、管件及阀门 1批；不锈钢仪表柜 1个。
13、外形尺寸：2200×550×1770mm(长×宽×高)，外形为可移动式设计，带3寸双刹车轮
