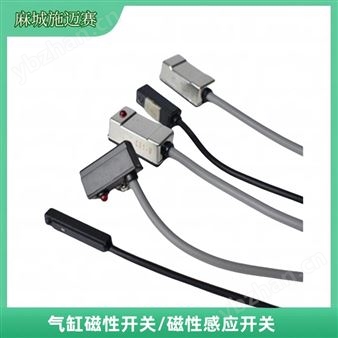

磁性感应开关CMSG - 30CQ、CMSG - 26LQ

磁性感应开关CMSG - 30CQ、CMSG - 26LQ两线式磁性开关介绍 ：用于检测气缸行程的位置。目前搜索结果中未提及CMSG - 26LQ的相关信息，但根据名称推测它可能与前两者类似，同属两线式气缸磁性开关，也用于气缸行程位置检测。磁性开关意思就是通过磁铁来感应的，这个磁就是磁铁，磁铁也有好几种，市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。开关就是干簧管了。干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性磁片电板，还灌有一种叫金属铑的惰性气体。平时，玻璃管中的两个由特殊材料制成的磁片是分开的。当有磁性物质靠近玻璃管时，在磁场磁力线的作用下，管内的两个磁片被磁化而互相吸引接触，磁片就会吸合在一起，使结点所接的电路连通。外磁力消失后，两个磁片由于本身的弹性而分开，线路也就断开了。因此，作为一种利用磁场信号来控制的线路开关器件，干簧管可以作为传感器用，用于计数，限位等等（在安防系统中主要用于门磁、窗磁的制作），同时还被广泛使用于各种通信设备中。在实际运用中，通常用永磁铁控制这两根金属片的接通与否，所以又被称为“磁控管”。

工作原理通用原理

气缸磁性开关工作时，将其装在气缸的缸筒外侧，气缸缸筒需采用导磁性弱、隔磁性强的材料，如硬铝、不锈钢、黄铜等。在非磁性体的活塞上安装一个永磁铁（橡胶磁铁）的磁环，随活塞移动的磁环靠近开关时，舌簧开关的两根磁片被磁化而相互吸引，触点闭合；当磁环移开开关后，磁片失磁，触点断开。触点闭合或断开时发出电信号（或使电信号消失），控制相应电磁阀完成切换动作。其内部一般还带有开关动作的指示灯和过电压保护电路，用树脂塑封在一个壳体内，通过磁铁感应工作，利用干簧管原理。干簧管是一种有触点的无源电子开关元件，外壳一般是密封玻璃管，管中有两个铁质弹性电板和惰性气体。平时两电板分开，有磁性物质靠近时，在磁场作用下被磁化吸合，使电路连通；外磁力消失后，两电板因弹性分开，线路断开。

共同特点（两线式磁性开关）

• 工作原理：通过磁铁靠近/远离触发内部干簧管触点通断，输出开关信号。

• 接线方式：两线制（电源与负载串联），分 NPN（常开） 或 PNP（常闭） 类型，需注意极性。

• 应用场景：气缸位置检测、门开关、自动化设备限位控制等。

磁性感应开关CMSG - 30CQ、CMSG - 26LQ

型号差异与特性

接线注意事项 极性要求：两线式需区分正负极（通常棕色线接+，蓝色线接-）。 负载匹配：避免直接驱动大电流设备，建议串联继电器或PLC输入模块。 磁铁距离：有效感应距离通常为 5-15mm，需根据型号规格调整。

常见问题排查 不动作：检查极性是否接反、磁铁距离过远或磁场强度不足。 误触发：周围是否存在其他磁性干扰源。 寿命问题：频繁开关可能导致干簧管老化，需选择高耐久型号（如CMSG-26LQ）。

产品特点材质方面

具有PP、PVDF材质适用于强酸碱场所，SUS304/316金属材质适用于高温高压桶槽。

接线盒方面

接线盒规格多样，有塑料、铝合金、不锈钢防爆型，防护等级IP - 65以上。

其他方面

使用方便、结构紧凑，可靠性高，寿命长、成本低、开关反应时间快。以CMSG - 020 - H为例，采用磁感应原理，抗干扰性强，能有效抵抗电场干扰；动作距离大，适用于需要远距离检测的应用场景；安装方便，体积小巧，便于在各种空间受限的环境中安装；密封性能好，磁力稳定可靠，能在温度大、温度高及其它恶劣环境下工作。

接线与工作方式接线方式

两线制磁性开关接线相对简单，可将磁性开关与负载串联后接到电源上。这种接线方式能保证在开关感应到磁场时，电路正常连通或断开，实现对负载的控制。

工作方式

两线常开磁感应开关在无磁场作用时，开关处于常开状态，即电路是断开的；当有合适的磁场靠近时，开关闭合，电路导通，负载开始工作。一旦磁场消失，开关又恢复到常开状态，电路断开。

应用场景

结合类似产品和磁感应开关的特性，CMSG - 30CQ和CMSE - 29FS可能会应用在以下场景：

工业自动化领域

可用于气缸位置检测，比如在自动化生产线上，检测气缸活塞的位置，控制气缸的动作顺序和行程，确保生产过程的准确和稳定。

其他领域推测

参考其他磁性开关的应用，这类两线式磁性开关还可能用于起重运输等行业作位置控制开关，替代传统的滑道接触器机械限位开关，实现控制信号的无接触传输；也可能应用于电子仪器设备，如防盗门、家用门、打印机、传真机、电话机等。

气缸磁性开关的作用位置控制

气缸的磁性开关主要是作为位置信号提供给控制器，控制器检测到磁性开关信号的有无，对气缸实现位置控制、到位停止、到位启动。

多功能实现

磁性开关的信号可以直接输出到表格程序控制器的输入端，实现上述功能，还可以通过控制器的判断间接实现到位报警、未到位报警、物料检测，以及可以对气缸的动作次数进行计数和循环次数的控制。与不使用磁性开关而采用控制器内部定时控制相比，使用磁性开关来检测气缸的位置和状态，可以有效地提高被控设备的工作效率。

替代与选型建议

确认 电压类型（DC/AC） 和 电流需求。

根据安装空间选择外形（如CMSE-29FS适合狭小空间）。

需要防护等级更高的环境可选用IP67及以上型号。

安装方法

常见气缸磁性开关的安装方法有以下几种：

1. 用钢带固定：将磁性开关用钢带捆绑固定在合适位置。

2. 固定在导轨上：利用导轨的结构将磁性开关安装在导轨上。

3. 卡固在拉杆上：通过卡固的方式将磁性开关安装在拉杆上。

4. 直接安装：在合适的安装面直接安装磁性开关。

磁性开关是流体传动系统中所的。磁性开关可以直接安装在气缸缸体上，当带有磁环的活塞移动到磁性开关所在位置时，磁性开关内的两个金属簧片在磁环磁场的作用下吸合，发出信号。当活塞移开，舌簧开关离开磁场，触触点自动断开，信号切断。通过这种方式可以很方便地实现对气缸活塞位置的检测。
气缸磁性开关的安装位置

磁性开关可以安装在行程末端，也可以安装在行程中间的任意位置上。

对于要将磁性开关安装在行程中间的情况（例如要使活塞在行程中途的某一位置停止），开关的安装位置可按照如下方法确定。在活塞应停止位置使活塞固定，让磁性开关在活塞的上方左右移动，找出开关开始吸合时的位置，则左右吸合位置的中间位置便是开关的高灵敏度位置。磁性开关应固定在这个高灵敏度位置。

当要将开关安装在行程末端时，为保证开关安装在高灵敏度位置，对不同气缸，在样本上，都已经标出离侧端盖和无杆侧端盖的距离A和B。

气缸磁性开关使用注意事项

1）从安全考虑，两磁性开关的间距应比大磁滞距离大3mm。

2）磁性开关不得装在强磁场设备旁（如电焊设备等）。

3）两个以上气缸磁性开关平行使用时，为防止磁性体移动的相互干扰，影响检测精度，两缸筒间距离一般应大于40mm。

4）活塞接近磁性开关时的速度v不得大于磁性开关能检测的速度vmax。大速度vmax与磁性开关的最小动作范围lmin、磁性开关锁带负载的动作时间tc之间的关系为：vmax=lmin/tc

例如，磁性开关连接的电磁阀的动作时间t=0.02s，磁性开关的最小动作范围lmin=10mm，则磁性开关能检测的速度vmax=500mm/s。若气缸活塞的速度小于500mm/s，则此磁性开关可以使用。若活塞运动速度大于500mm/s，又没有合适的通用型磁性开关可选，则只能选用带延时功能的磁性开关。

5）安装开关时拧紧螺钉的力矩要适当。力矩过大会损坏开关，力矩太小有可能使开关佳安装位置出现偏移。

6）要定期检查磁性开关的安装位置是否出现偏移。在设定位置活塞停止时对双色型开关，绿灯亮为正确，红灯亮则出现偏移了。
