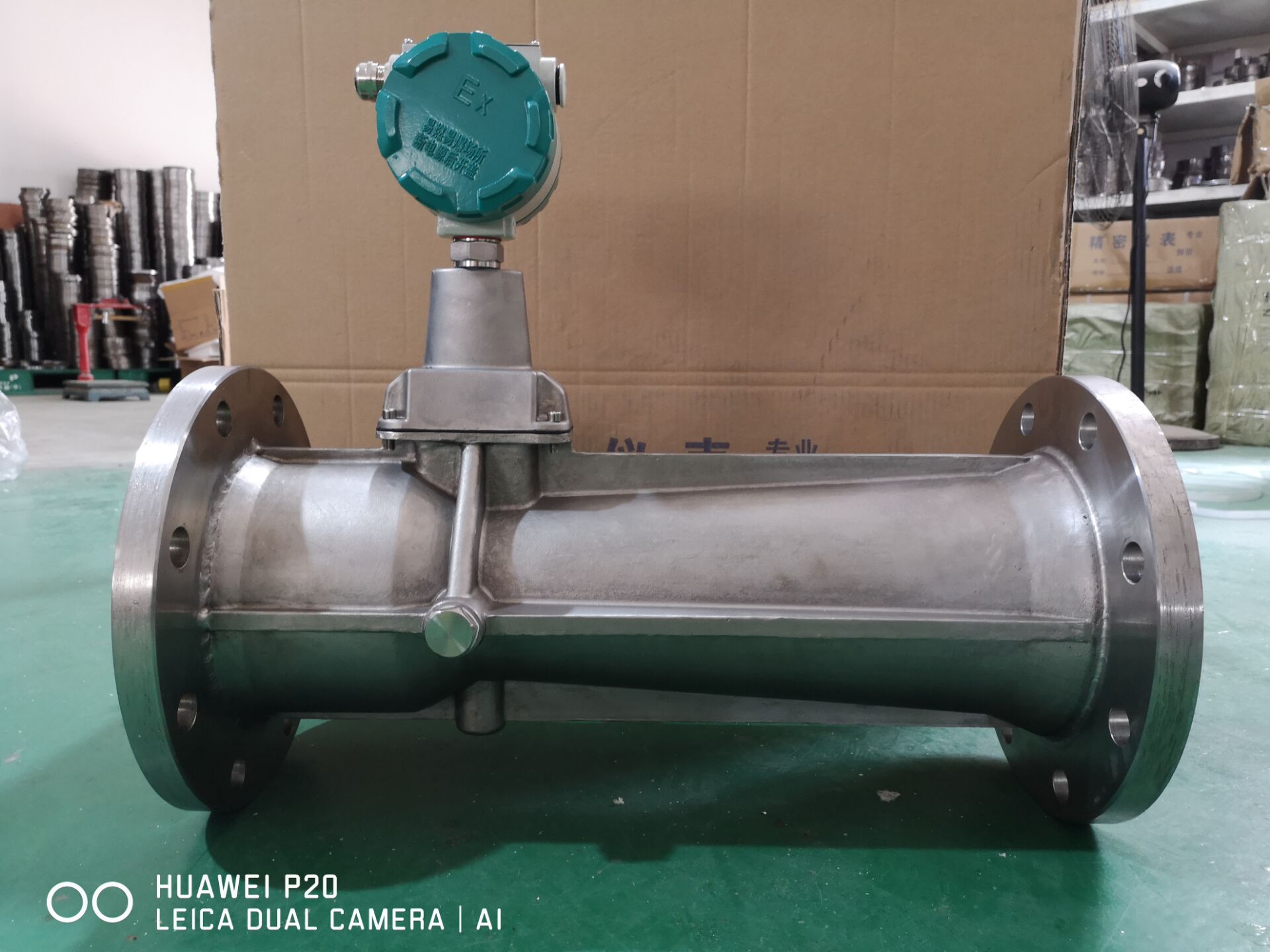

CXDLUX-DN25-选进漩涡流量计构造

智能旋进旋涡流量计是我公司开发研制的具有国内*水平的新型气体流量仪表。该流量计集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

产品主要特点

• 无机械可动部件，不易腐蚀，稳定可靠，寿命长，*运行无须特殊维护；
• 采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
• 智能型流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
• 采用双检测技术可有效地提高检测信号强度，并抑制由管线振动引起的干扰；
• 采用国内*的智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号；
• 采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
• 采用EEPROM技术，参数设置方便，可永保存，并可保存长达一年的历史数据；
• 转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km；
• 多物理量参数报警输出，可由用户任选其中之一；
• 表头可360度旋转，安装使用简单方便；
• 配合本公司的FM型数据采集器，可通过因特网或者网络进行远程数据传输
• 压力、温度信号为传感器输入方式，互换性强；
• 整机功耗低，可用内电池供电，也可外接电源。
•

• 流量计的安装

  流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。

  对于新安装或检修后的管道务必进行清扫，去除管道中的杂物后方能安装流量计。

  流量计应安装在便于维修、无强电磁场干扰、无强烈机械振动以及热辐射影响的场所；

  流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合；

     流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日曝晒影响流量计使用寿命；

• 流量计可任意角度安装，流体的流向应与流量计上标识的流向*；
• 在管道施工中，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸或断裂；
• 流量计应与管道同轴安装，并防止密封片和黄油进入管道内腔；
• 采用外电源时，流量计必须有可靠接地，不得与强电系统共用地线，在管道安装或检修时，不得把电焊系统的地线与流量计搭接。
• 为了不影响流体正常输送和便于维护，要求按图4 所示安装旁通管道，并保证前≥3DN、后≥1DN的直管段；
