产品详情

      液化气流量计具有精度高、抗振动、抗干扰、维护方便的特点,适合于各种使用蒸汽、气体工况下的流量计量。涡街流量传感器和流量显示仪及补偿方式合称为涡街流量计。涡街流量计则为涡街流量计的典型代表。涡街流量传感器是利用卡门涡街原理和现代电子技术而设计制造的一种具有高度可靠性、优良的技术性能指标、良好的介质适应性和通用性的新型流量仪表



液化气流量计图片技术参数:

公称通径(mm)

15、20、25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)

公称压力(MPa)

DN15-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)

介质温度(℃)

压电式:-40~150,-40~260,-40~330;电容式: -40~400,-40~500(协议订货)

本体材料

1Cr18Ni9Ti,(其它材料协议供货)

允许振动加速度

压电式:0.2g      电容式:1.0~2.0g

精确度

±1%R,±1.5%R;插入式:±2.5%R,

范围度

1:6~1:30

供电电压

传感器:DC +12V,DC +24V;变送器:DC +12V ,DC +24V;电池供电型:3.6V电池

输出信号

方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA

压力损失系数

符合JB/T9249标准 Cd≤2.4

防爆标志

本安型:ExdⅡia CT2-T5隔爆型:ExdⅡCT2-T5

防护等级

普通型IP65     潜水型 IP68

环境条件

温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa

适用介质

气体、液体、蒸汽

传输距离

三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA) ≤1500m;负载电阻≤750Ω; RS485/HART≤1200m.

产品选型:

型 谱

说 明

CXDLUGB



涡街流量仪表

检测

B



压电式传感器

方式

E



电容式传感器

连接方式

1

仅对满管型

法兰连接型

2

仅对满管型

法兰卡装型

3

仅对插入型

简易插入型

4

仅对插入型

球阀插入型

测量介质

2



液体

3

气体

4

蒸汽

公称通径

2



DN25

… 单位:mm

30

DN300

使用环境

P



普通型

B

防爆型

输出信号

1

脉冲输出

2

4~20mA电流输出,液晶显示

3

RS-485通讯

4

电池供电,不带温度、压力补偿

5

温压补偿一体,4~20mA电流输出型

6

温压补偿一体,电池供电型

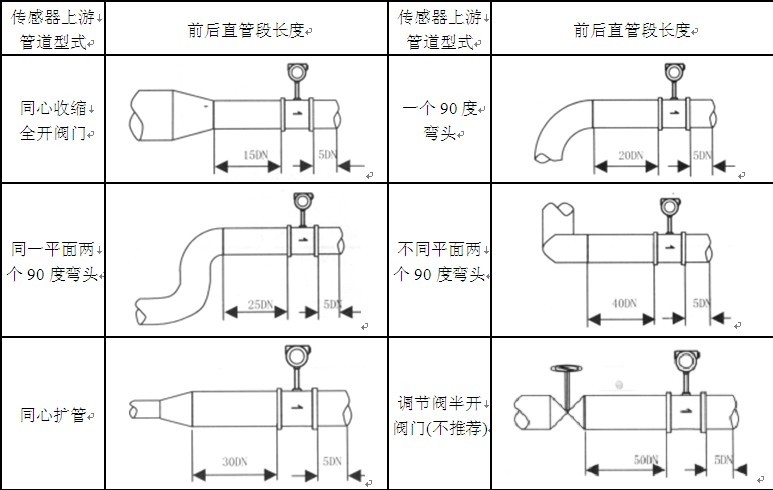

五安装示意图:

液化气流量计图片产品优势:
▲不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温、高压。
▲安全防爆,适用于恶劣环境。
▲无可动部件、无空洞缝隙设计,产品无磨损、耐脏污,无需机械维修,使用寿命长。
▲采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上。
▲稳压补偿一体化设计。
▲电流输出均为电隔离型,具有良好的共模干扰抑制能力。
▲同时显示流量值与累计流量值,不必轮流切换。
▲采用抗振探头,有效消除外界振动影响。
▲电路采用表面贴装工艺,结构紧凑,可靠性高。
▲采用分体式信号转换器,电缆zui长10米。
▲量程比宽达20:1。
▲整体结构设计合理,动态测量范围宽,压力损失小。
▲分体式涡街流量计采用不锈钢材质,可适用于腐蚀性介质的测量。
▲现场液晶显示,脉冲、4-20mA输出或485通讯,可与工业自动化系统连接。http://img59.afzhan.com/9/20130514/635041155728992212151.jpg

 成品图:                         http://img51.ybzhan.cn/9/20130907/635141626452513901180.jpg
